一、產品特點

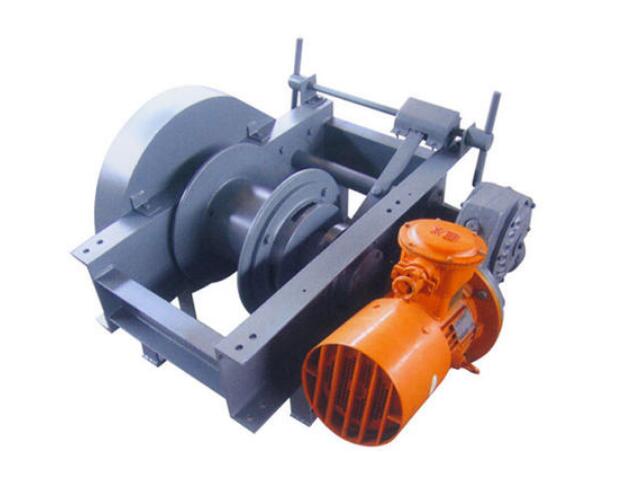

　　該絞車具有結構緊湊、體積小、重量輕、安裝搬運方便、運轉平穩、易于維護、操作簡單等特點。

　　二、主要用途、適用范圍、使用的環境及工作條件

　　2.1本絞車固定在皮帶機上，用于皮帶的張緊。絞車電機具有隔爆性能，適用于煤礦井下有煤塵和瓦斯的場所。(注：①本絞車嚴禁用于提升。②本絞車嚴禁用于載人。③本絞車所配的電器產品必須要有在有效期內的安標證。)

　　2.2本絞車在下列工作條件下使用：

　　a)環境溫度-10～+40℃;

　　b)周圍空氣的成分，應符合《煤礦安全規定》中所規定的要求;

　　c)工作制符合MT820標準中的相關規定;

　　d)工作環境允許存在淋水情況。

　　三、結構特征與工作原理

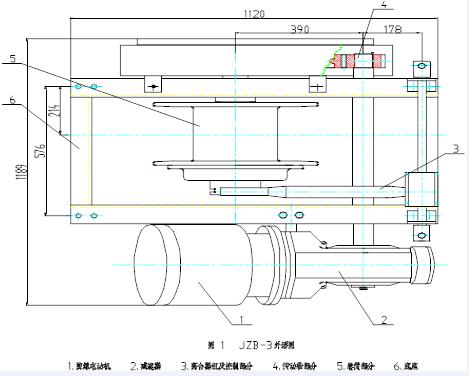

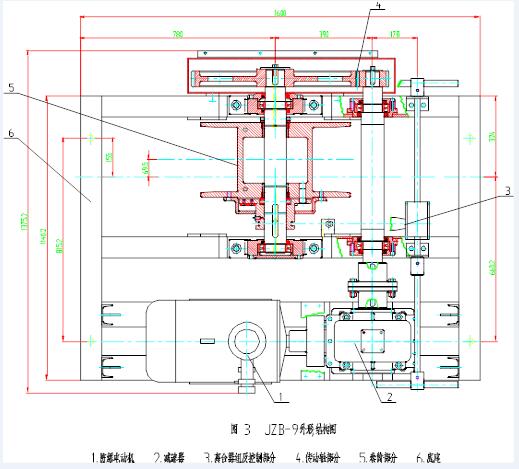

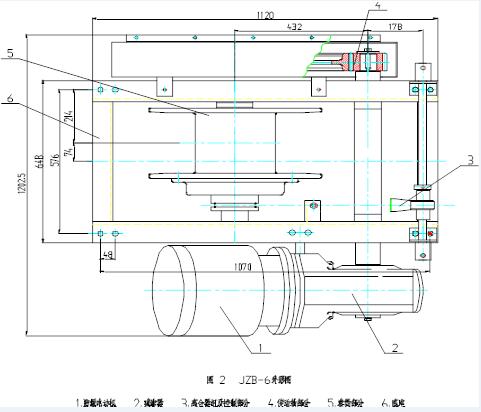

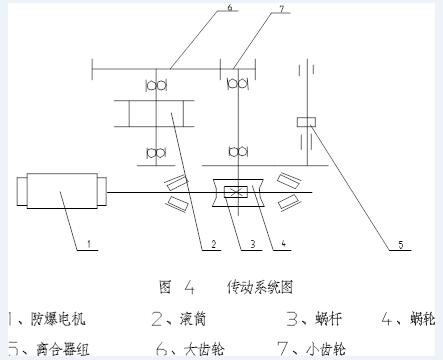

　　3.1絞車由防爆電動機、減速機、離合器組、傳動軸部分、卷筒部分及底座組成(外形圖見圖1.圖2.圖3)，使用安全可靠，維修方便。    3.2絞車的工作方式為卷筒卷繞鋼絲繩運動，傳動系統采用一級蝸輪、蝸桿和一級圓柱齒輪傳動，用離合器組操縱皮帶機的張緊(傳動系統圖見圖4)

　　四、潤滑系統

　　4.1蝸輪減速器的潤滑推薦夏季選用工業齒輪油150號;冬季選用齒輪油HL—20.

　　4.2蝸輪減速箱內的油位，油面應浸沒蝸輪下部50—70mm。

　　4.3對于新的絞車，在運轉8—10天后，要更換渦輪箱內的潤滑油，以除去零件磨落的金屬細屑。

　　五、安全性能要求

　　5.1巷筒兩端擋繩板緣的表面粗糙應不大于50um。

　　5.2絞車卷筒兩端擋繩板緣應高出最外層鋼絲繩直徑2.5倍。

　　5.3絞車配套的電器設備應符合GB3836.1和GB3836.2的規定，且經過國家產品質量檢測中心的防爆檢測，并取得檢驗合格證和礦用產品安全標志準用證。

　　5.4絞車在工作狀態下的噪聲值應不超過85dB(A)。

　　5.5絞車的外露旋轉零部件應有安全防護裝置。

　　六、故障分析與排障
